AEM-5200多功能电力仪表
概述
AEM-5200是安琪立公司系列电力仪表产品线的一个新型号，设计用于电网变电站和关键工业用户应用，它的主要功能包括：
- 增强的计量计费功能，例如内置分时计量(TOU)、CT/PT补偿、测试模式、电能预置、脉冲累加器和求和器等
- 多个串行口或以太网口，用于冗余通讯
- 前面板USB口
- 更大的存储器，用于更有效的负荷研究，包括更长的存储时间而不会覆盖数据
- 网络安全配置，用于防止网络入侵
- 坚固的设计，可以适应恶劣的环境，带有标准的保形涂层和优异的浪涌承受能力
- 支持DNP 3.0 Level 2和IEC 61850协议
增强的计量计费功能
现代电网在电能计量领域面临着诸多的挑战，现场安装的电力仪表需要尽可能地精确，并且校验方便。出于降低成本的考虑，现代的电力仪表还需要尽量地可靠，并且具有长使用寿命。AEM-5200采用先进的计量技术和出众的设计来提高精度和可靠性，以充分满足这些要求。AEM-5200是一个ANSI C12.20 0.2%级仪表，同时也符合IEC 62053-22 0.2S级标准的精度要求。AEM-5200可以提供精确、可靠的测量功能，具有高度的稳定性，并且可以在长时间内保持其精度稳定。AEM-5200提供了全面的电能量计量计费功能，包括：
- 电能测试脉冲
- 测试模式和电能预
- 万年历分时计(TOU)日历
- CT/PT补偿
- 脉冲累加器和求和
- 多达8路脉冲输出和8路脉冲输入
分时计量(TOU)
AEM-5200采用了万年历分时计量(TOU)日历，只需设置一次。分时计量功能允许用户设置多种费率以满足各种合同服务。它也允许用户定制TOU的各个电能参数，16个可用的TOU寄存器可以配置用于TOU内置的电能读数，或来自脉冲或求和器的任意存储的数据。
- 万年历TOU日历 – 只需设置一次，无限期使用
- 多达4个季度 – 每个季度可以自定义
- 多达12个月/年 – 独立于季度设置
- 灵活的计费周期/费率/节假日/时间表设置
- 分时计量(TOU)支持多达16个可配置的数据集(由38个数据通道组成)，包括每象限和每相，及脉冲累加器的全部电能通道、脉冲输出据和读数
- 同时提供累积的和连续累积的需量
CT/PT补偿
对于精度要求比较严格的应用场合，AEM-5200可以补偿计量互感器的误差。AEM-5200内置的CT/PT补偿功能允许电力供应商调整电能的计量以补偿这些误差，包括幅值和角度的多点补偿，同时支持CT反相设置。
变压器/线路损耗补偿
AEM-5200可以补偿变压器和线路上所损耗的电能数据，这可以帮助电力公司正确地计量用户的用电量，即使仪表安装在变压器的低压侧。
网络安全配置
AEM-5200采用多级网络安全加密配置来保护用户的测量数据。仪表的网络安全设计用于阻止电力系统的数据被篡改或入侵。仪表独特的网络安全功能包括：
- 高度安全的加密密码
- 9 个用户ID和密码 – 长度多达30个字符，以保证密码强度
- 可以创建1个管理员和8个用户ID
- 密码错误超时，消除暴力攻击
- 可以控制访问下列功能：
- 复位电能读数
- 上传固件
- 复位需量
- 下载和复位日志-可以独立地控制对每组日志的访问
- 编辑TOU日历、读取TOU数据、复位TOU累加器
- 编辑和上传可编程设置
- 执行测试模式
- 编辑CT/PT补偿
- 备份仪表文件
- 控制通讯口的读取
- I /O控制功能的访问
- 复位输入和输出计数器
- 仪表重启
- 手动录波
- 设置预置电能
- 改变V-Switch™ key

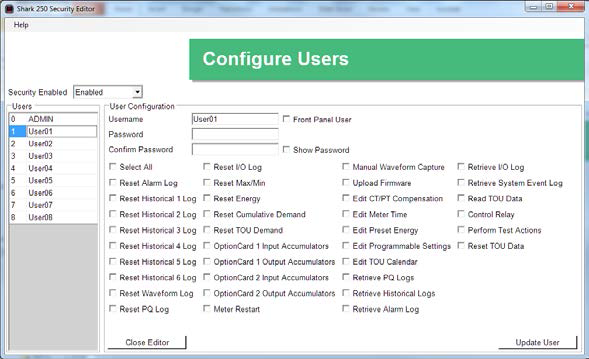

使用安琪立AEM analyze1000软件可以方便地设置
仪表的网络安全配置
强大的通讯能力

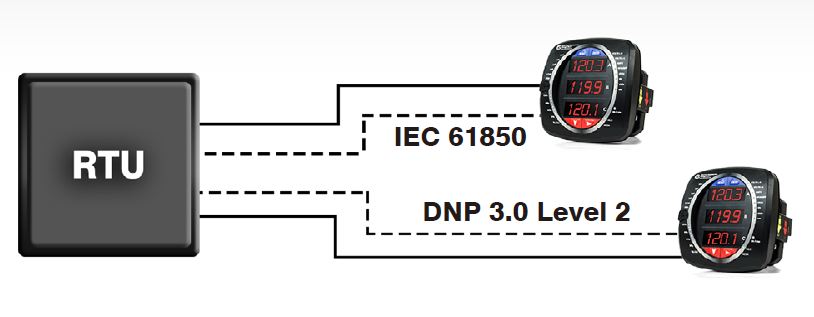

AEM-5200具有先进的通讯架构，可适应电力公司的各种特定要求。S允许多达4路串行和以太网通讯口，包括前面板1个USB口、1个标准的RS485口、可选的RS232/RS485口和多达2个以太网口。
- D NP 3.0 Level 2(支持1个串行口和/或1个以太网口)，和/或IEC 61850
- M odbus RTU/ASCII/TCP
- N TP、SMTP、HTTP以太网协议
- 以太网口和串行口
标准的通讯口

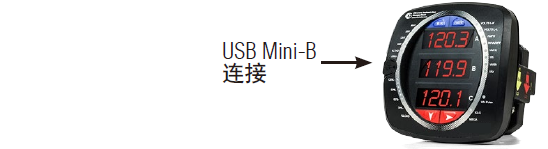

USB口
- 用于笔记本计算机读数和设置
- Modbus ASCII，波特率可达57.6kbps
RS485口
DNP 3.0 Level 2
- Modbus RTU/ASCII，波特率可达57.6kbps

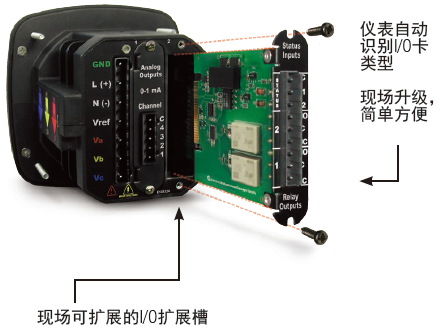

现场可扩展的I/O和通讯能力
AEM-5200提供了无与伦比的I/O扩展能力。通过2个通用的扩展卡槽，仪表可以方便地增加新的I/O卡，甚至在现场安装后。仪表可以自动地检测所安装的I/O扩展卡。每个仪表可以接受任意类型的2个扩展卡。对于计量应用，为了满足运行的多种需要，不仅要测量电能数据，而且需要传输实时数据。AEM-5200可以支持多种开放的协议，发送数据到多个不同的系统，包括Modbus RTU/ASCII/TCP、DNP 3.0 Level 2、IEC 61850。仪表的通讯架构非常灵活，可以直接集成到绝大部分现有的系统中。
PO1S: 4路脉冲输出/4路脉冲输入
- 可编程为任意电能参数和脉冲量
- F orm A常开接点
- 也可以用作间隔脉冲的结束
INP100S：100M以太网卡
- NTP时间服务器，用于高精度网络时间同步
- 12个并发的Modbus TCP/IP连接
- 5个并发的DNP 3.0 Level 2以太网连接
RO1S：2路继电器输出/2路状态输入
- 30Vac/30Vdc-0.25A继电器，Form C
- 基于用户设置的告警触发
- 启动延时和复位延时
INP300S：IEC 61850协议以太网卡
- IEC 61850和Modbus TCP/IP同时通讯
- 5个并发的MMS客户端
- 多重逻辑节点
FOVPS或FOSTS：光纤卡
- EIG独有的光电链式开关，内置逻辑模拟RS485半双工总线，允许用户以链式方式接线，以降低安装成本。也可以设置为全双工模式
- ST跳线选项-FOSTS
- V ersatile Link跳线选项-FOVPS
- 支持Modbus和DNP 3.0 Level 2协议
1mAOS：4通道双向0~1mA输出
- 可指定为任意参数
- 精度为满量程的0.1%
- 最大负载阻抗10kΩ
RS1S：串行通讯卡
- 可设置为RS485或RS232口
- 每个仪表除了1个标准的RS485口之外，还可以增加多达2个串行口
- 一个仪表同一时间只能有一个串行口支持DNP 3.0协议
20mAOS：4通道4~20mA输出
- 可指定为任意参数
- 精度为满量程的0.1%
- 最大负载阻抗在24Vdc下为850Ω
- 使用回路供电，最高24Vdc
强大的存储能力
AEM-5200提供了多达128M存储器，用于日志和数据存
储。存储功能包括：
• 更有效的负荷研究
• 更长的存储时间而不会覆盖数据
• 闪存扇区分析，用于保证长期运行

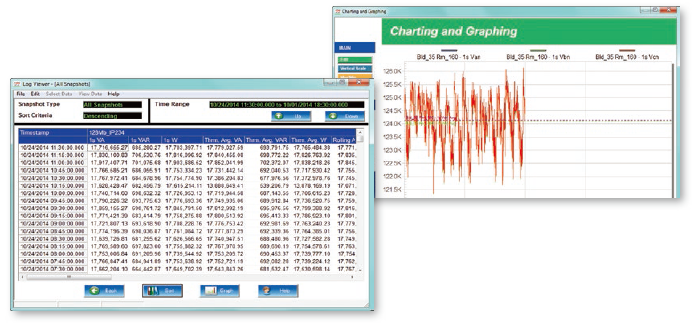

历史日志
- 多达6组可编程的历史日志
- 独立的可编程的趋势设置
- 每组日志多达64个参数
系统事件日志
为了保护关键的计费信息，仪表记录下列操作并附有时标：
- 需量复位
- 系统启动
- 电能复位
- 日志复位
- 关键数据修复
- 可编程的设置修改
- 密码请求/铅封修改
I/O变化日志
- 所有的继电器输出提供带有时标的日志
- 输入状态变化提供带有时标的日志
- 2048条事件记录
越限/告警日志
- 提供每条事件的幅值和持续时长
- 带有时标和告警值
- 2048条事件记录
- INP100S以太网卡可以提供E-mail告警功能
越限告警和控制功能
越限事件：
- 任意测量参数
- 多达16组限制
- 电压不平衡
- 电流不平衡
- 基于满量程的百分比设定

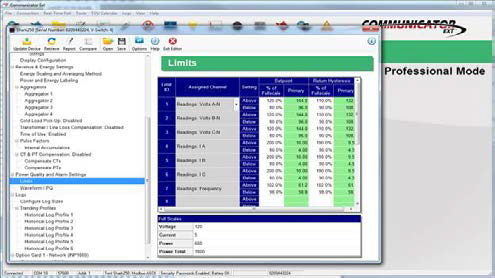

越限告警画面
坚固的设计
Shark®250设计可以适应恶劣的环境，主要功能包括：
- 所有的电路板采用标准的PCB保形涂层
- 符合IEC 610186-1/2/3 (高可靠性)
- 增强的浪涌承受能力
- 本质安全的电流连接
电能质量测量和分析
AEM-5200可以高达512点/周期记录电压的骤升、骤降，或电流故障事件。仪表可以提供故障前、故障后录波功能，如下表所示。用户可以根据需要设置录波速率。V4提供了多达128M的存储器。
仪表采用先进的DSP设计，电能质量事件可以基于1个周期刷新的RMS值来触发。存储器可以存储多达数百条事件记录。仪表存储的波形数据采用先进先出、循环缓冲的方式，以保证持续地记录数据。

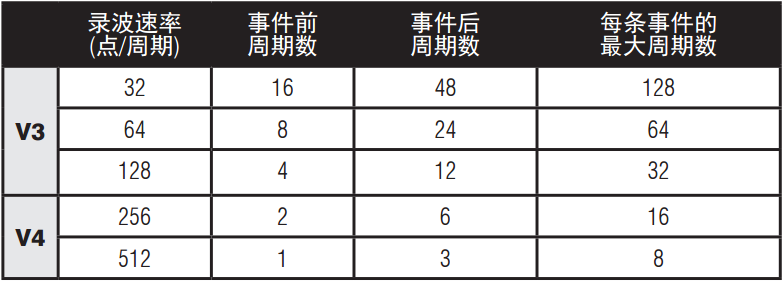

可选的录波功能：
注：录波速率基于60Hz系统，对于50Hz系统，录波速率乘以1.2。
波形显示
仪表提供了波形显示功能，可以查看电压和电流的实时波形。波形显示功能使AEM-5200在电力系统中可以作为一个基本的示波器使用。
独立的ITIC/CBEMA日志图示
AEM-5200在一个独立的ITIC/CBEMA日志中记录电压事件的幅值和持续时长，便于用户快速地查看全部的骤升、骤降事件及其持续时长，而无需下载波形数据。

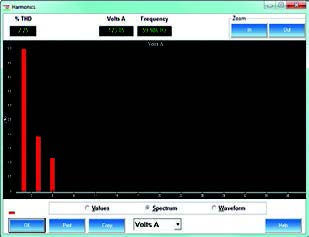

实时谐波分析高达40次
AEM-5200具有先进的谐波分析功能，可以提供电压和电流的40次实时谐波。对于存储的波形，谐波分析可以达到255次。

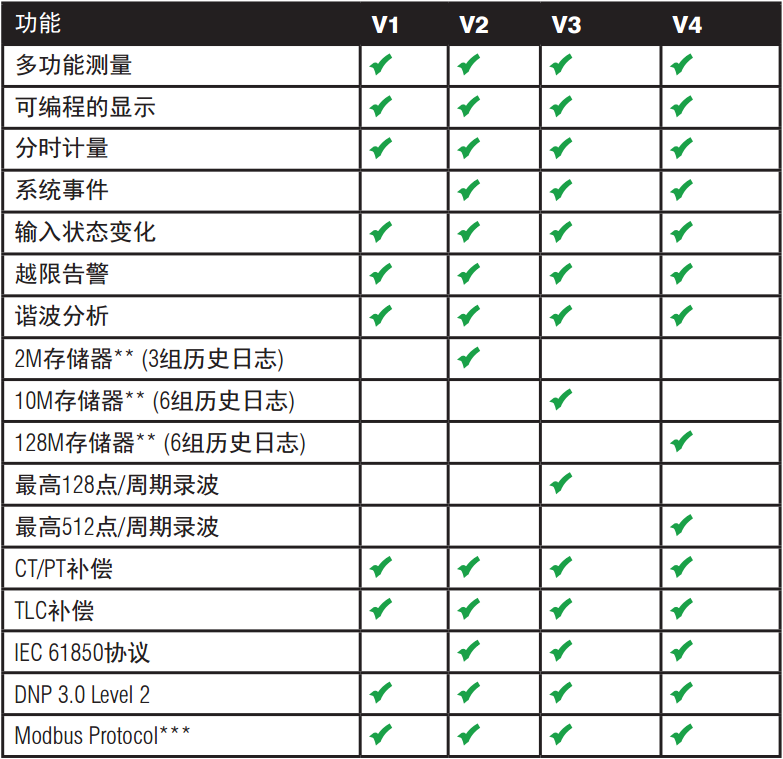

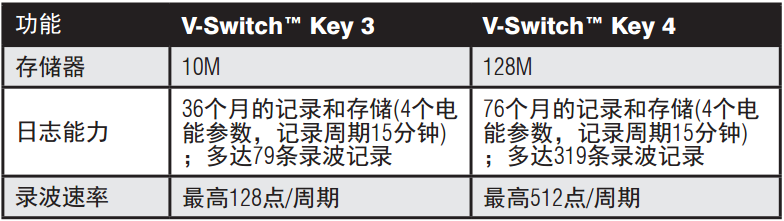

V-Switch™ Key技术
AEM-5200采用了EIG的V-Switch™专利技术。这个技术使用软件算法生成一个代码，来激活仪表内的高级功能。这个代码可以在现场直接应用，无需从安装位置取下仪表。
** 部分存储器保留用于内部处理。
*** 见AEM-5200 Modbus手册。
AEM-5200T变送器
AEM-5200T是AEM-5200仪表的变送器版本，不带显示器。AEM-5200T可以直接安装在标准的35mm DIN导轨上，带有一个RS485 Modbus或DNP 3.0输出，也可以扩展I/O卡。

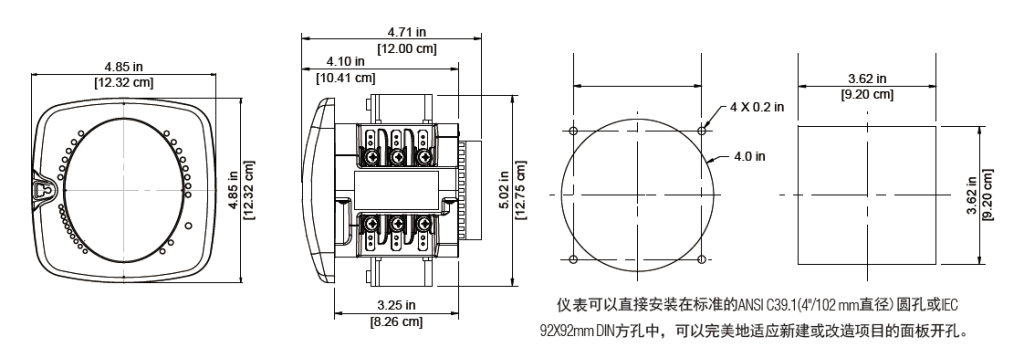

尺寸图
AEM-5200仪表 前视图尺寸
AEM-5200仪表 侧视图尺寸
ANSI安装尺寸

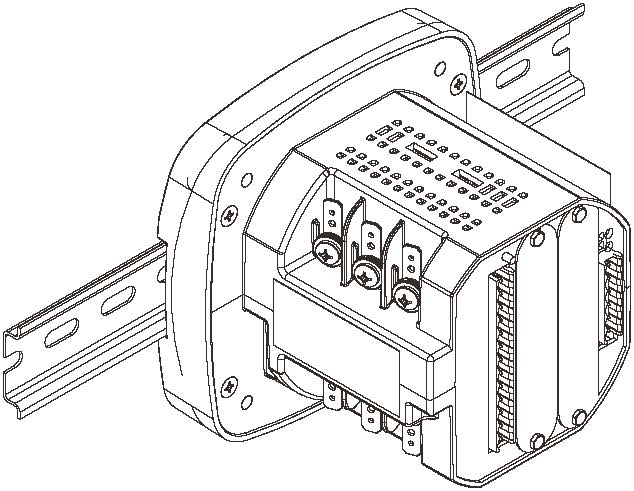

DIN安装尺寸

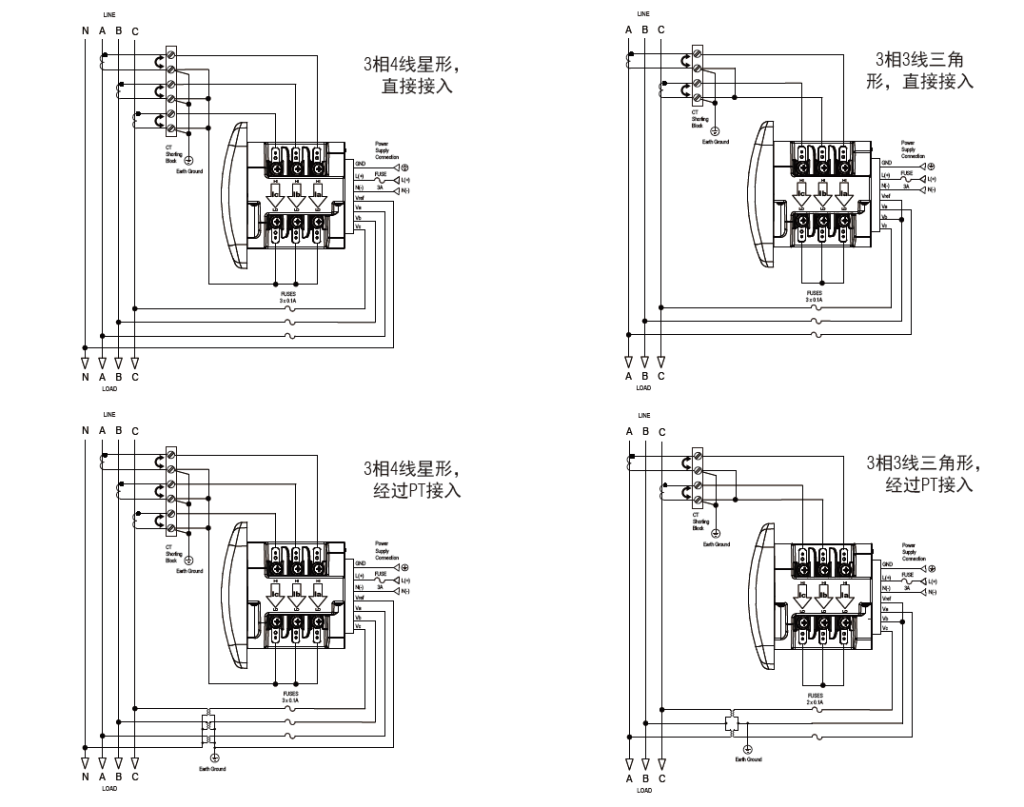

接线图

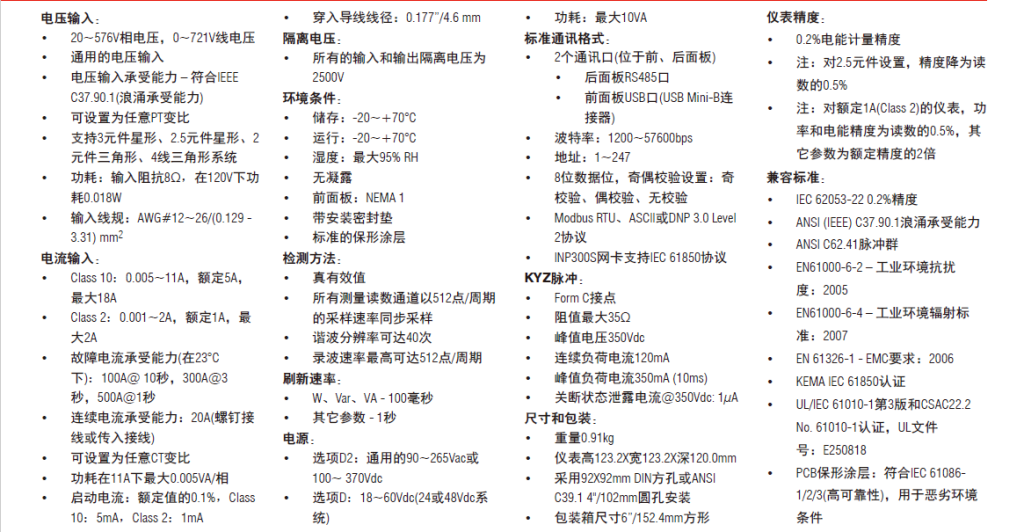

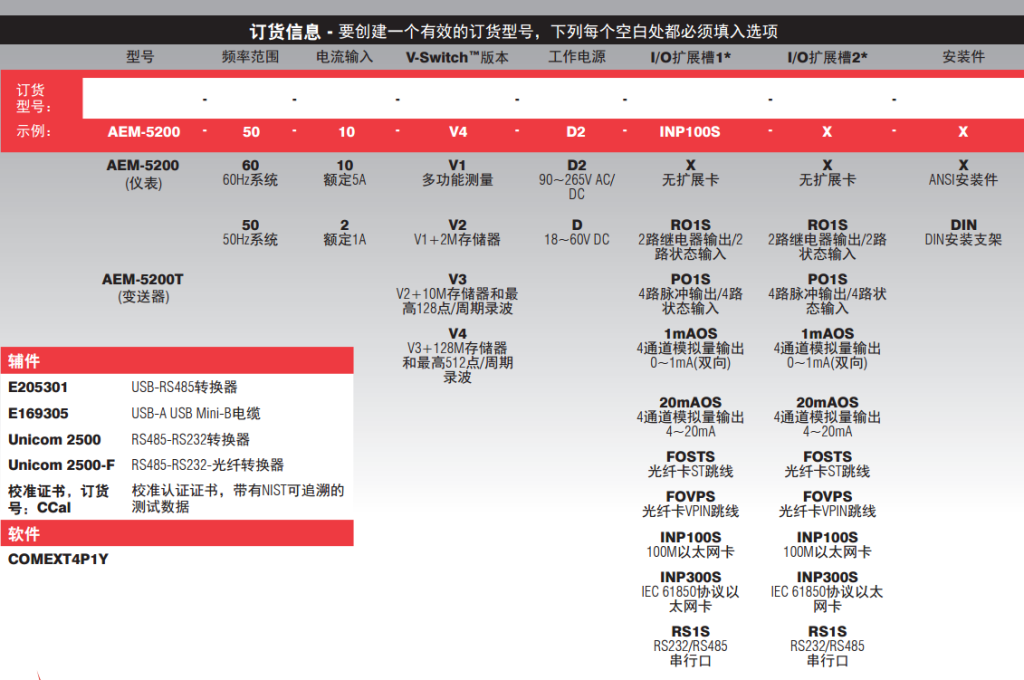

技术规范
